Gemelos digitales · 2026-10-03 · 6 min
Shanghai en 3D: cómo combinar edificios IFC y contexto urbano sin perder la realidad
De la Perla Oriental a los jardines de Yuyuan: cómo construimos un contexto 3D que conserva calles, accesos y espacios abiertos, y qué límites tiene para un proyecto BIM.

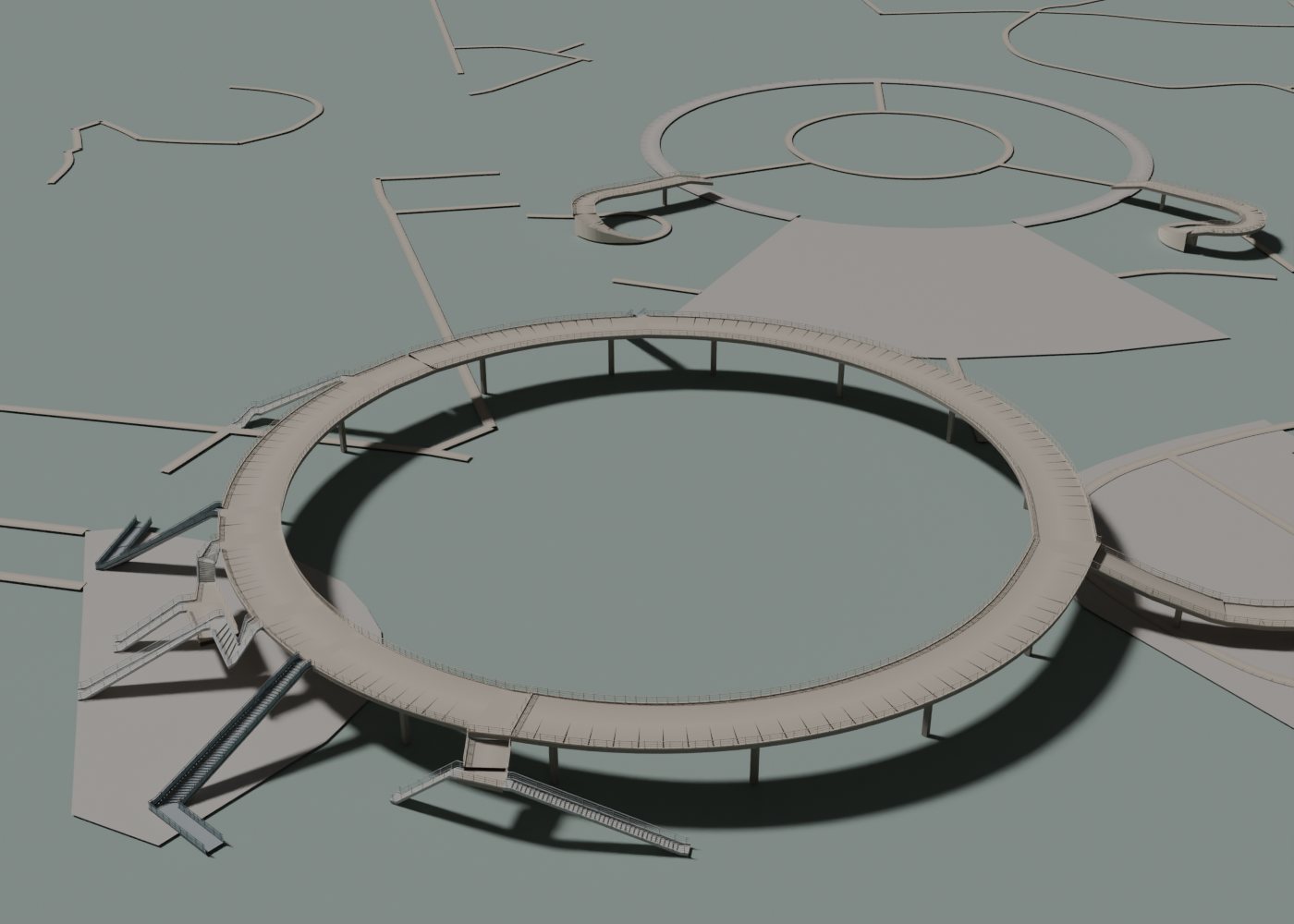

Render de revisión del anillo de Mingzhu: reconstrucción aproximada sobre cartografía OSM
Un mapa 3D útil no se limita a colocar edificios sobre una imagen aérea. Debe explicar qué conecta con qué, qué pasa por encima y qué espacios permanecen abiertos. Shanghai nos permitió poner a prueba esas relaciones: puentes peatonales en Lujiazui, grandes estaciones y jardines históricos dentro de una ciudad densa.
Lo esencial
- El IFC aporta elementos del edificio; la cartografía aporta contexto. Sus precisiones no son intercambiables.
- La continuidad de accesos, vías y patios importa más que añadir detalle decorativo.
- Puedes inspeccionar una reconstrucción IFC de la Perla Oriental y revisar qué información contiene.
Esquema explicativo, sin escala. No representa dimensiones medidas de Shanghai.
Qué representa realmente nuestro Shanghai en 3D
Un modelo IFC organiza elementos y propiedades del edificio. El mapa sitúa calles, agua, parques e infraestructura alrededor. Combinarlos ayuda a explicar una entrada, el encaje de un volumen o su relación con el espacio público. La condición es que compartan una colocación coherente y que el lector conozca la procedencia de cada capa.
| Capa | Qué aporta | Qué no acredita |
|---|
| IFC | Elementos y propiedades del archivo | Que sea un modelo conforme a obra |
| Cartografía OSM | Huellas y etiquetas disponibles | Cobertura completa o precisión topográfica |
| Geometría procedural | Volumen y detalle para visualizar | Mediciones de elementos no documentados |
En este caso usamos reconstrucciones IFC de hitos y contexto cartográfico. No ofrecemos un levantamiento completo de Shanghai ni una conexión con su operación diaria. Esta distinción permite utilizar la escena para comunicación y revisión visual sin atribuirle una exactitud que sus fuentes no aportan.
Comprueba la colocación antes de añadir detalle
Si todo el contexto aparece desplazado varias calles, revisa el sistema de coordenadas antes de mover edificios individualmente. Después comprueba orientación y escala con elementos reconocibles. Finalmente compara cotas: apoyar el IFC y el mapa sobre referencias verticales distintas puede hacer que un acceso flote aunque la planta parezca correcta.
Para configurar tu propio archivo, consulta la guía de IFC georreferenciado sobre un mapa 3D. Aquí nos centramos en la calidad del contexto de Shanghai, no en repetir el procedimiento de georreferenciación.
Tres errores que Shanghai nos obligó a resolver
En Lujiazui, el puente no termina en el borde de su tablero: también importan escaleras, ascensores y descansillos. En las estaciones, extruir el vestíbulo como un bloque macizo puede tapar las vías. En Yuyuan, rellenar todos los polígonos elimina patios e islas y cambia la lectura del jardín.
El aprendizaje común fue conservar relaciones. Una carretera puede seguir siendo carretera mientras un puente la soporta. Un parque puede contener un hueco. Una cubierta puede proteger un espacio abierto. Las texturas no resuelven estos problemas: primero debe funcionar la organización de la geometría.
Los criterios y las limitaciones del trabajo están documentados en nuestro caso de Shanghai. [case]
Explora la Perla Oriental: del objeto al contexto
Perla Oriental: reconstrucción IFC4
Modelo aproximado, no conforme a obra. Esta demo muestra el edificio; para revisar el contexto urbano, abre el visor completo y activa el mapa.
IFC4 · 21.2 MB
Abrir el visor IFC interactivo
- Inspecciona los grandes volúmenes Carga la demo y compara su silueta desde varios ángulos antes de acercarte a los detalles.
- Consulta elementos y propiedades Selecciona piezas del IFC. Diferencia información del archivo de la geometría cartográfica que aparecerá en el mapa.
- Revisa la relación con la calle En el visor completo, carga la misma demo desde la galería y activa Map mode. Compara una vista aérea con otra cercana al suelo.
El archivo es nuestra reconstrucción; no procede del modelo original del edificio. Sus fuentes y decisiones se describen aquí. [model]
Cómo presentar una revisión sin exagerar su precisión
Prepara una vista aérea que explique el lugar, otra a la altura de la calle y un acercamiento a la conexión que quieras discutir. Anota qué pertenece al IFC, qué viene del mapa y qué es aproximado. Si falta una estructura, comprueba la cobertura de los datos: su ausencia en pantalla no demuestra que no exista.
Al reutilizar una captura, conserva la atribución cartográfica e indica el carácter aproximado de la reconstrucción. El resultado útil es una decisión espacial más clara. Más edificios o más polígonos en pantalla no prueban por sí solos mayor fidelidad.
Preguntas frecuentes
¿Es un gemelo digital de toda Shanghai?
No. Es una visualización BIM/GIS con reconstrucciones IFC y contexto cartográfico. No implica cobertura completa ni conexión a sensores o datos operativos en tiempo real.
¿La demo es el IFC original de la Perla Oriental?
No. Es una reconstrucción aproximada de IFC Viewer Online, con sus fuentes y limitaciones documentadas; no es un modelo conforme a obra.
¿Puedo usar el mapa para comprobar distancias de obra?
La escena ilustrativa no basta. Primero hay que validar coordenadas, cotas, procedencia y tolerancias contra puntos de control.
