Gemelos digitales · 2026-10-03 · 6 min
Parques y patios en mapas 3D: lo que aprendimos de Yuyuan y Jing’an
Árboles dentro de plazas, agua sobre islas y patios cubiertos: tres errores que empeoran un mapa aunque tenga mucho detalle. Cómo los abordamos en Shanghai.

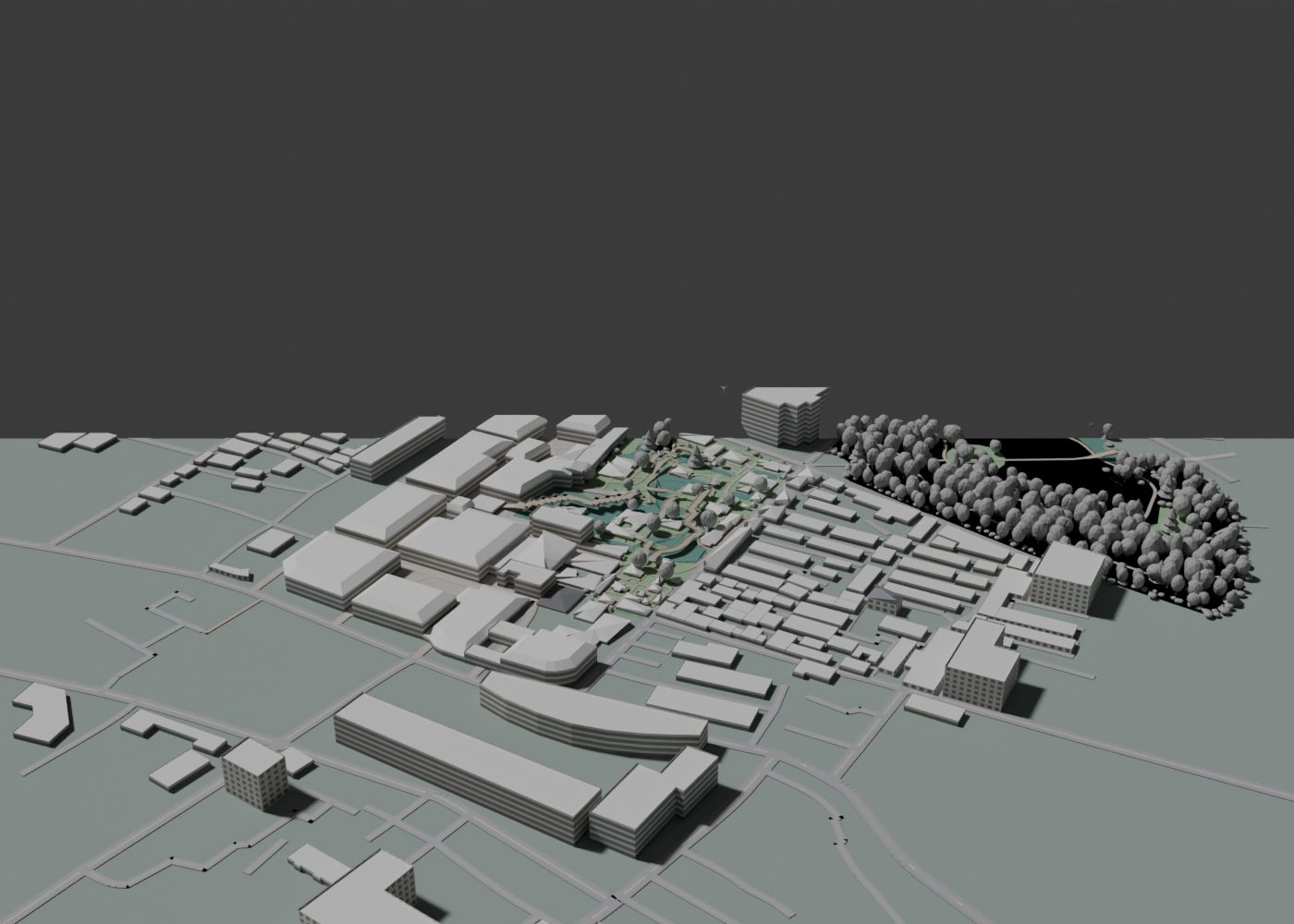

Reconstrucción cartográfica aproximada de Yuyuan revisada en Blender
En un jardín, el espacio entre objetos importa tanto como los objetos. Si el césped tapa un patio o el agua rellena una isla, el lugar deja de leerse correctamente aunque cada árbol tenga miles de polígonos. Yuyuan y Jing’an nos sirvieron para revisar esa estructura espacial.
Esquema explicativo, sin escala. No representa dimensiones medidas de Shanghai.
La referencia visual no es un plano de colocación
La referencia municipal describe Yuyuan mediante pabellones, estanques, rocallas y arquitectura tradicional. [garden] Esa descripción orienta la comparación visual, pero no aporta coordenadas para colocar rocas o inventar pabellones. Para situar las piezas partimos de la cartografía disponible.
La diferencia es práctica: puedes buscar una composición más fiel sin presentar como medido lo que solo es plausible. Una reconstrucción útil hace explícito dónde terminan las huellas conocidas y dónde comienzan las decisiones de representación.
Cómo conservar los huecos de un polígono
Una superficie puede tener un contorno exterior y varios anillos interiores. [rings] El renderizador debe generar triángulos dejando esos interiores abiertos. No basta con guardar el hueco en los datos si luego desaparece al construir la malla.
La regla afecta al césped, al agua y a las cubiertas con patios. El borde de una isla también debe contar como orilla al calcular el aspecto del agua. Medir solo hasta el perímetro exterior hace que el agua junto a una isla se comporte visualmente como el centro del estanque.
Vegetación que respeta plazas y recorridos
Una plaza peatonal suele ser una superficie, no una línea. Excluir árboles únicamente a lo largo de su perímetro deja libre el borde y permite llenar de vegetación el centro. La distribución procedural debe consultar el área pavimentada completa, además de edificios, agua y corredores ferroviarios.
Los huecos también deben conservarse al sembrar árboles y arbustos. Corregir el césped y dejar intacto el generador de vegetación produce un patio abierto con troncos dentro. Revisamos ambos procesos por separado porque comparten datos, pero construyen geometrías distintas.
Fuentes y mobiliario sin inventar el jardín
El promedio de los vértices de una fuente cóncava puede caer fuera de su vaso. Para situar un símbolo de chorros necesitas un punto interior y un tamaño limitado por el borde más cercano. La distancia a un vértice no basta: una arista puede pasar mucho más cerca del punto elegido.
Retiramos las pérgolas generadas al azar y restringimos el mobiliario de suelo a recorridos adecuados. Una posición visualmente creíble no es una posición documentada. Conviene distinguir la vegetación ilustrativa de las estructuras que la cartografía identifica expresamente, sobre todo cuando una captura se muestra fuera del visor.
Templos: modelar edificios, no todo el recinto
Revisión geométrica de Yuyuan durante el desarrollo. Huellas cartográficas, alturas no documentadas y vegetación aproximadas. Los materiales de Blender no reproducen los sombreadores del visor.
Un recinto religioso puede contener varios edificios y espacios abiertos. Extruir su límite como un solo volumen borra los patios. En Jing’an comprobamos por separado el recinto y la huella del salón principal; en Yuyuan conservamos formas de cubierta etiquetadas que antes se aplanaban.
Esto mejora la lectura del conjunto, pero no reconstruye aleros, ornamentación o apoyos exactos. Una marquesina documentada como cubierta abierta necesita vacío debajo. Un templo, una mezquita y un edificio comercial requieren criterios distintos: estar en Shanghai no justifica aplicarles una misma forma.
| Error visible | Causa probable | Comprobación |
|---|
| Agua sobre una isla | Anillo interior perdido | Triángulos y orillas interiores |
| Árboles en una plaza | Solo se excluyó el perímetro | Área pavimentada completa |
| Fuente fuera del vaso | Centro calculado como promedio | Punto interior y distancia al borde |
| Templo como bloque | Recinto confundido con edificio | Huellas individuales y patios |
Una prueba que puedes repetir en cualquier parque
Revisa primero el lugar sin árboles: identifica patios, agua, plazas y edificios. Activa la vegetación y comprueba qué espacios invade. Añade el mobiliario al final. Si una capa empeora la lectura de las anteriores, investiga sus exclusiones antes de aumentar el detalle.
Guarda vistas cercanas y lejanas. Las primeras revelan colisiones; las segundas muestran si se conserva la organización del lugar. Las fuentes y límites del caso están documentados para que una imagen atractiva no se confunda con un levantamiento. [case]
Preguntas frecuentes
¿Más árboles hacen un parque 3D más realista?
No necesariamente. Primero deben respetarse caminos, plazas, agua y huecos; la densidad sin datos sigue siendo una decisión visual.
¿Las cubiertas reproducen exactamente los templos?
No. Se conservan huellas y formas cartográficas, pero alturas, pendientes y apoyos sin mediciones siguen siendo aproximados.
