Gemelos digitales · 2026-10-03 · 6 min
Estaciones de tren de Shanghai en 3D: vías, andenes y cubiertas sin bloques falsos
Hongqiao y Shanghai South muestran por qué una estación necesita algo más que una huella extruida: espacio libre, cotas coherentes y trenes que sigan la vía.
Render de desarrollo ferroviario de Hongqiao con trenes ilustrativos, no seguimiento real
El contorno de una estación describe solo una parte del problema. Convertirlo en un bloque que llega al suelo puede cerrar el espacio de las vías o borrar la relación entre vestíbulo y andenes. En Shanghai trabajamos con huellas de edificios, trazados ferroviarios y plataformas como piezas relacionadas.
Esquema explicativo, sin escala. No representa dimensiones medidas de Shanghai.
Una estación no es una única extrusión
Hongqiao y Shanghai South sirven para revisar organizaciones espaciales distintas. Sus formas específicas se seleccionan mediante identidad cartográfica y ubicación. Así evitamos que cualquier estación del mundo adopte una silueta de Shanghai por compartir una etiqueta genérica.
La huella da una restricción de planta, pero no describe todas las alturas ni la estructura interior. Si faltan secciones o dimensiones, la forma exterior puede aproximarse para ayudar a entender el lugar. El vacío bajo un vestíbulo o una marquesina sigue siendo esencial: cerrarlo cambia la relación con las vías.
Construir la vía desde su eje
El eje permite seguir el recorrido, pero no equivale al ancho de la plataforma ferroviaria. Los carriles deben conservar una separación coherente y las traviesas repartirse por distancia a lo largo del trazado. Reiniciar su colocación en cada segmento produce acumulaciones y huecos en las curvas.
La etiqueta gauge requiere interpretar correctamente sus unidades. [gauge] Incluso cuando está presente, no aporta el perfil completo del carril, el drenaje ni la geometría del mecanismo de un desvío. Son datos distintos que no conviene deducir de una sola línea.
En nuestro trabajo separamos esos componentes y reservamos detalles pequeños para la zona cercana de revisión. Es una decisión de representación: a distancia importa poder seguir el corredor; cerca importan el espesor, la separación y la continuidad. El detalle no debe cambiar la posición de la vía.
La cota del andén necesita una referencia
Una plataforma debe revisarse respecto de la vía a la que sirve. Una altura genérica sobre el terreno puede coincidir por casualidad o generar una diferencia imposible. Cuando faltan datos, la altura de visualización debe declararse como un valor de respaldo; no demuestra que todos los andenes de Shanghai midan lo mismo.
Los elementos subterráneos necesitan una decisión explícita. En la escena de superficie omitimos trazados subterráneos; no excavamos una estación imaginaria para mostrarlos. Una vista exterior y una sección de infraestructura responden a preguntas diferentes. Presentarlas con la misma apariencia puede inducir a interpretar una omisión como un error de datos.
Cubiertas abiertas y trenes sobre curvas

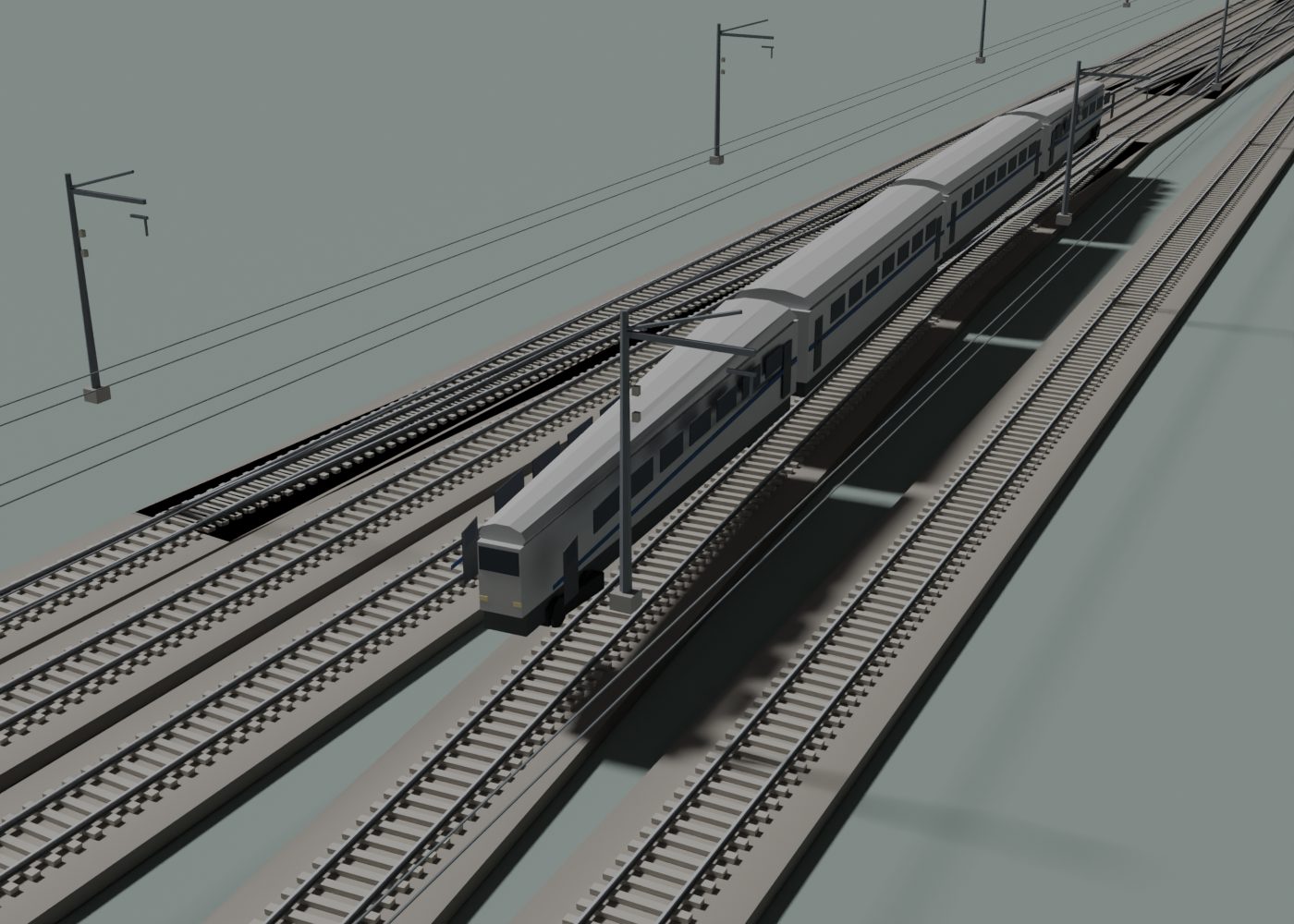

Render de desarrollo de nuestra geometría ferroviaria, con edificios ocultos para inspeccionar las vías. Vehículos y soportes aproximados; no es una fotografía ni seguimiento en tiempo real.
Una marquesina necesita espacio libre debajo. Preservar ese vacío aporta más que decorar una extrusión cerrada con una textura metálica. Del mismo modo, un tren debe compartir la cota de la vía y orientar sus coches siguiendo el recorrido. Una fila de cajas con un único ángulo falla al entrar en una curva.
| Elemento | Relación clave | Dato necesario para ingeniería |
|---|
| Carriles | Separación y alineación | Sección y geometría detalladas |
| Andén | Cota respecto de la vía | Referencia vertical validada |
| Cubierta | Espacio libre inferior | Estructura y apoyos medidos |
| Tren ilustrativo | Recorrido y cota compartidos | Flota y posición operativa |
Qué revisar antes de compartir la escena
Oculta temporalmente los edificios y sigue las vías a través de la estación. Busca discontinuidades, saltos de altura, soportes dentro del corredor y plataformas superpuestas. Después activa las cubiertas: comprueba qué queda tapado y qué se entiende desde fuera. Guarda ambas vistas para explicar la organización sin confundir una vista de revisión con la apariencia real del lugar.
Interiores, instalaciones, mecanismos de agujas y gálibos certificados necesitan otras fuentes. Nuestra documentación recoge las aproximaciones de cubiertas, plataformas y vehículos para mantener esa frontera visible. [case]
Preguntas frecuentes
¿Los trenes muestran posiciones en tiempo real?
No. Son elementos ilustrativos de la escena, no un servicio de seguimiento ferroviario.
¿Se incluyen estaciones subterráneas completas?
No. La escena de superficie no reconstruye interiores o intercambiadores subterráneos sin datos específicos.
¿Puede usarse como modelo de ingeniería ferroviaria?
Es contexto visual. Una entrega de ingeniería requiere geometría, referencias y verificaciones adicionales de vías, gálibos, plataformas y estructuras.
