Torna al blog BIM i IFC
Bessons digitals · 2026-10-10 · 8 min
Què és un bessó digital urbà? Tres exemples en viu que pots obrir
Un bessó digital de ciutat és un model 3D d'un lloc que es manté connectat al que hi passa. Què vol dir això a la pràctica: les cinc capes que el formen, d'on surt cadascuna i tres exemples en viu, a Barcelona, Hèlsinki i Tòquio, que funcionen al teu navegador amb dades obertes.

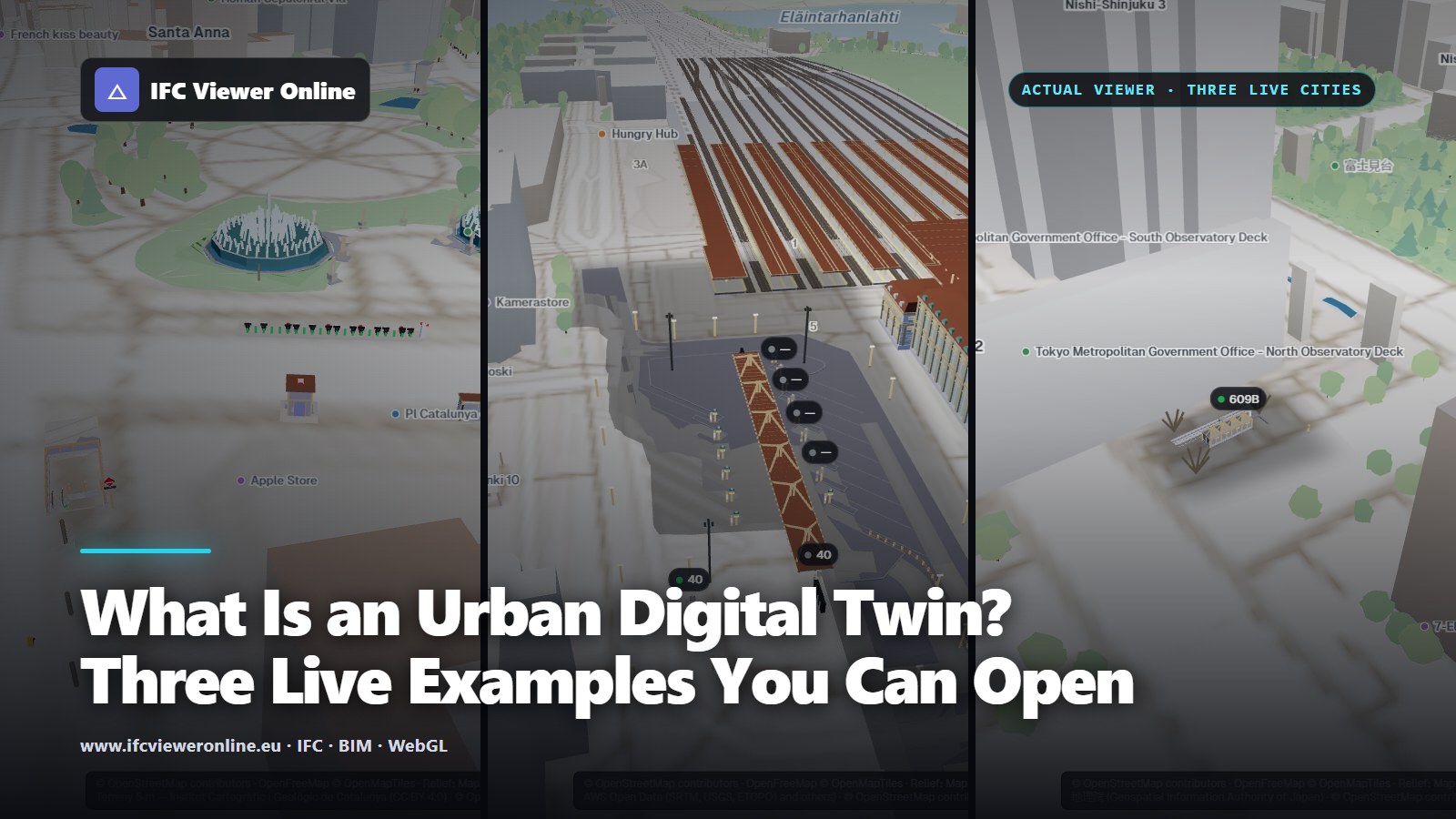

Tres bessons digitals urbans en viu, l'un al costat de l'altre, a IFC Viewer Online: la Plaça de Catalunya de Barcelona, la terminal d'autobusos d'Elielinaukio a Hèlsinki i una entrada d'estació a Tòquio, cadascun acolorit per les dades obertes de la seva ciutat
Un bessó digital urbà és un model 3D d'una part de la ciutat que es manté connectat al que hi passa. El model diu què hi ha i on: el terreny, els edificis, els carrers i els actius que contenen. La connexió diu en quin estat són ara: un ancoratge de bicicletes buit, un autobús a la seva dàrsena, un tren amb retard.
El Digital Twin Consortium defineix un bessó digital com una «representació virtual d'entitats i processos del món real, sincronitzada amb una freqüència i una fidelitat especificades»[dtc]. La freqüència és el que falta a la majoria de models 3D de ciutat. Aquesta guia mostra com és la resta, amb tres bessons que pots obrir ara mateix, cadascun construït amb les dades obertes de la seva ciutat i funcionant al navegador.
L’essencial
- Un bessó digital és un model més un enllaç en viu amb el lloc que modela. Un model 3D de ciutat sense aquest enllaç és un bon mapa, no un bessó.
- Un bessó de ciutat apila cinc capes: terreny, context urbà, models detallats dels actius, vinculacions i estat en viu. Cadascuna prové d'una font diferent i s'actualitza al seu propi ritme.
- Quan els publicadors permeten peticions des del navegador, tota la pila pot funcionar al navegador del visitant amb dades obertes, sense plataforma i sense cap servidor nostre.
- Barcelona, Hèlsinki i Tòquio, més avall, són en viu: ancoratges de bicicletes, dàrsenes d'autobús i una entrada d'estació acolorits per les fonts de dades de les seves ciutats.
Què converteix un model en un bessó
Tres coses, i la tercera és la que la gent se salta:
- Un model d'un lloc real: geometria, identitat i dades de tot el que hi ha, situat on és de veritat.
- Una connexió amb l'estat actual del lloc, actualitzada a un ritme conegut: cada segon per a un autobús, cada minut per a un ancoratge de bicicletes, cada hora per a la qualitat de l'aire.
- Fer alguna cosa amb aquest estat: mostrar-lo sobre el model, contrastar-lo amb regles que generen alertes, guardar-lo com un historial que pots reproduir.
Sense la segona, tens un model 3D de ciutat, que continua sent útil: el Japó publica models oberts de les seves ciutats a través de PLATEAU[plateau], i Hèlsinki publica els seus[helsinki3d], majoritàriament en l'estàndard obert CityGML[citygml]. En què es diferencia un model així d'un bessó, pas a pas, ho trobaràs a BIM enfront de bessó digital.
Les cinc capes d'un bessó de ciutat
Les cinc capes del bessó de Barcelona, des del terreny fins a les lectures en viu. Cada xifra surt del seu fitxer d'escena.
- Terreny Un model d'elevacions sobre el qual se sustenta tota la resta. A Barcelona és el model de terreny de 5 m de l'ICGC, de manera que els models reposen sobre el carrer en lloc de flotar-hi per sobre o d'enfonsar-s'hi.
- Context urbà Els edificis i els carrers que envolten els actius, aquí d'OpenStreetMap, dibuixats en la mateixa projecció que els models perquè una vorada quedi alineada amb la vorada de l'IFC.
- Models dels actius Les coses que vols conèixer, modelades amb detall: aquí, vuit fitxers IFC 4.3 (fonts, una estació de Bicing amb els seus pals d'ancoratge, un accés al metro, un carregador de vehicles elèctrics), cadascun col·locat amb la seva pròpia georeferència.
- Vinculacions El que lliga una font de dades amb els elements: quina font, quin dispositiu dins d'aquesta font, quins elements IFC, quin color per a cada valor. Sense vinculacions, les dades en viu són una llista de números al costat d'un model.
- Estat en viu Les lectures mateixes, cadascuna al seu ritme: Bicing cada 60 s, el carregador de vehicles elèctrics cada 5 minuts, la qualitat de l'aire cada 15. Una lectura més antiga del que permet la seva font es torna grisa en lloc de passar per recent.
La major part de la feina, i la major part de les fallades, es troben entre capes: un model desplaçat uns metres del seu carrer, una vinculació que no troba cap element perquè els ancoratges són parts d'un conjunt, una font de dades amb unes marques de temps que no són el que semblen. Cadascun dels casos pràctics de més avall en descriu un.
Tres exemples en viu
Cadascun funciona a partir d'un sol fitxer d'escena amb les dades obertes de la seva ciutat. Obre'l, fes clic a qualsevol actiu per veure'n les dades i fes servir «Explorar» per saltar entre els punts en viu.

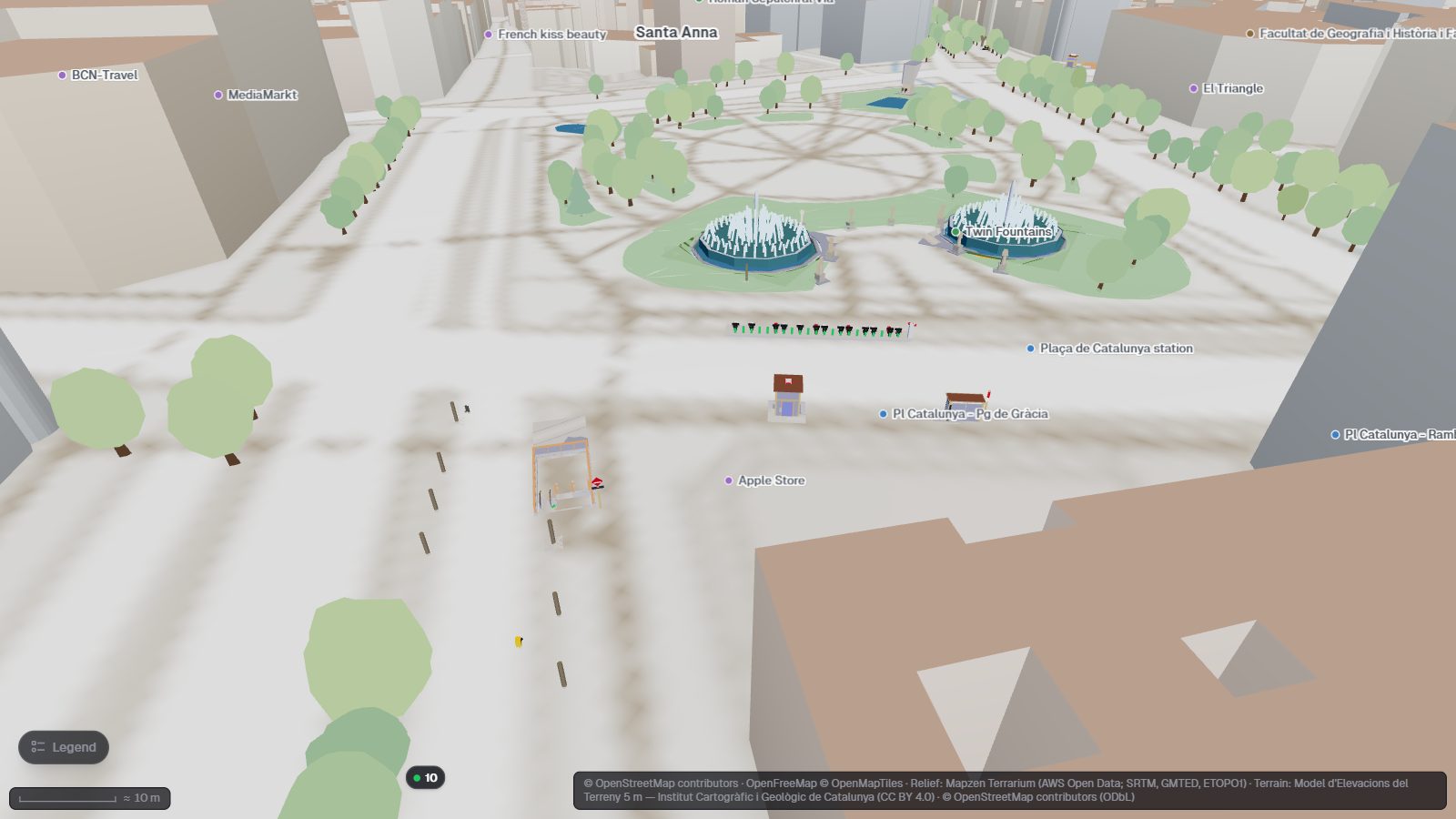

Barcelona: ancoratges de bicicletes i un carregador de vehicles elèctrics
La Plaça de Catalunya, en viu
Vuit models IFC sobre el mapa 3D de Barcelona. Els ancoratges de Bicing i les places del carregador Endolla prenen el color de les fonts de dades de la ciutat.
Obre el visor IFC interactiu
Vuit models IFC georeferenciats al voltant de la plaça, amb l'estació 65 de Bicing i un carregador al carrer vinculats a les seves fonts en viu, i el trànsit i la qualitat de l'aire com a capes del mapa. Tota la construcció, de la font de dades al pal d'ancoratge acolorit: un bessó digital en viu de la Plaça de Catalunya.
Hèlsinki: autobusos a les seves dàrsenes
Elielinaukio, al costat de l'estació central d'Hèlsinki: cada dàrsena canvia de color quan el seu autobús hi entra, espera i obre les portes.
Tres models IFC (l'estació, la Catedral i la terminal) i nou dàrsenes vinculades a les posicions de vehicles en temps real d'HSL, que arriben per MQTT aproximadament un cop per segon per autobús. Per què MQTT i no GTFS-Realtime, i com un identificador de parada es converteix en una dàrsena: un bessó en viu d'una terminal d'autobusos amb MQTT.
Tòquio: una entrada d'estació i una parada de tramvia
Sortida A4 de Tochōmae: les marques de Toei mostren l'estat de la línia Ōedo; el rètol de l'estació, un tren a l'andana; el pal de la parada, un autobús recent.
Dues estacions vinculades a les dades obertes d'ODPT: posicions dels trens, estat de les línies i el feed GTFS-Realtime dels autobusos de Toei, descodificat a la pàgina. Els detalls, i el que ODPT et pot dir i el que no: bessons d'estacions de Tòquio amb dades obertes d'ODPT.
Com arriben les dades al model
Tres transports, una sola regla: el navegador només pot llegir una font de dades si el seu publicador envia capçaleres CORS.
Totes les peticions van del navegador del visitant al publicador. Això només és possible quan el publicador respon amb capçaleres CORS, que permeten que una pàgina d'un altre lloc llegeixi la resposta. Les fonts de bicicletes i de recàrrega de Barcelona, el flux MQTT d'HSL i el punt d'accés públic d'ODPT ho fan; el feed GTFS-Realtime d'HSL no, i per això el bessó d'Hèlsinki fa servir el flux MQTT.
On s'atura un bessó de navegador
- Dades privades o amb clau. Necessiten un servidor entre el navegador i la font.
- Simulació pesant. Els models d'inundació, d'energia o de multituds sobre tot un districte necessiten més càlcul del que hauria d'assumir una pàgina.
- Control. Un bessó que acciona equips necessita autenticació, un registre d'auditoria i una connexió fiable, no un enllaç públic.
- Mòbils. Les escenes completes s'han provat en navegadors d'escriptori; en mòbils encara no s'han mesurat.
Construeix-ne un amb els teus propis models
- Posa el teu IFC al mapa Obre'l al mapa 3D i comprova que queda on ha de quedar: com veure un IFC en un mapa 3D.
- Corregeix la georeferència si no hi queda La majoria de models mal situats tenen un IfcMapConversion absent o erroni: coordenades IFC i georeferenciació.
- Afegeix una font de dades i una vinculació Connecta una font de dispositius a un servei de dades que enviï capçaleres CORS, i vincula-la als elements per classe IFC i nom, o per GlobalId.
- Comparteix-lo Desa'l com a fitxer d'escena o empaqueta'l en un enllaç, i insereix-lo allà on la gent ja treballa: com inserir un visor IFC.
