¿El pilar rojo demuestra un defecto medido?

No. Es un conjunto sintético desplazado a propósito para enseñar cómo comunicar una desviación. Una no conformidad real necesita registro topográfico, método de tolerancia y revisión.

¿Qué diferencia hay con una animación de obra?

La capa temporal continúa siendo XYZ con atributos y tiempo. Se puede orbitar, recorrer la línea temporal, comparar con objetos IFC e incluso exportar la secuencia MCAP.

¿Puede representar escaneos semanales?

Sí. El mismo contrato puede transportar épocas discretas. En un proyecto real hay que publicar fecha, transformación, cobertura y muestreo de cada captura.

Volver al blog BIM e IFC

Gemelos digitales · 2026-08-27 · 9 min

Progreso de obra 4D: IFC + nube de puntos temporal

Recorre fases estructurales, sigue un panel elevado y revela un pilar deliberadamente desplazado respecto al IFC.

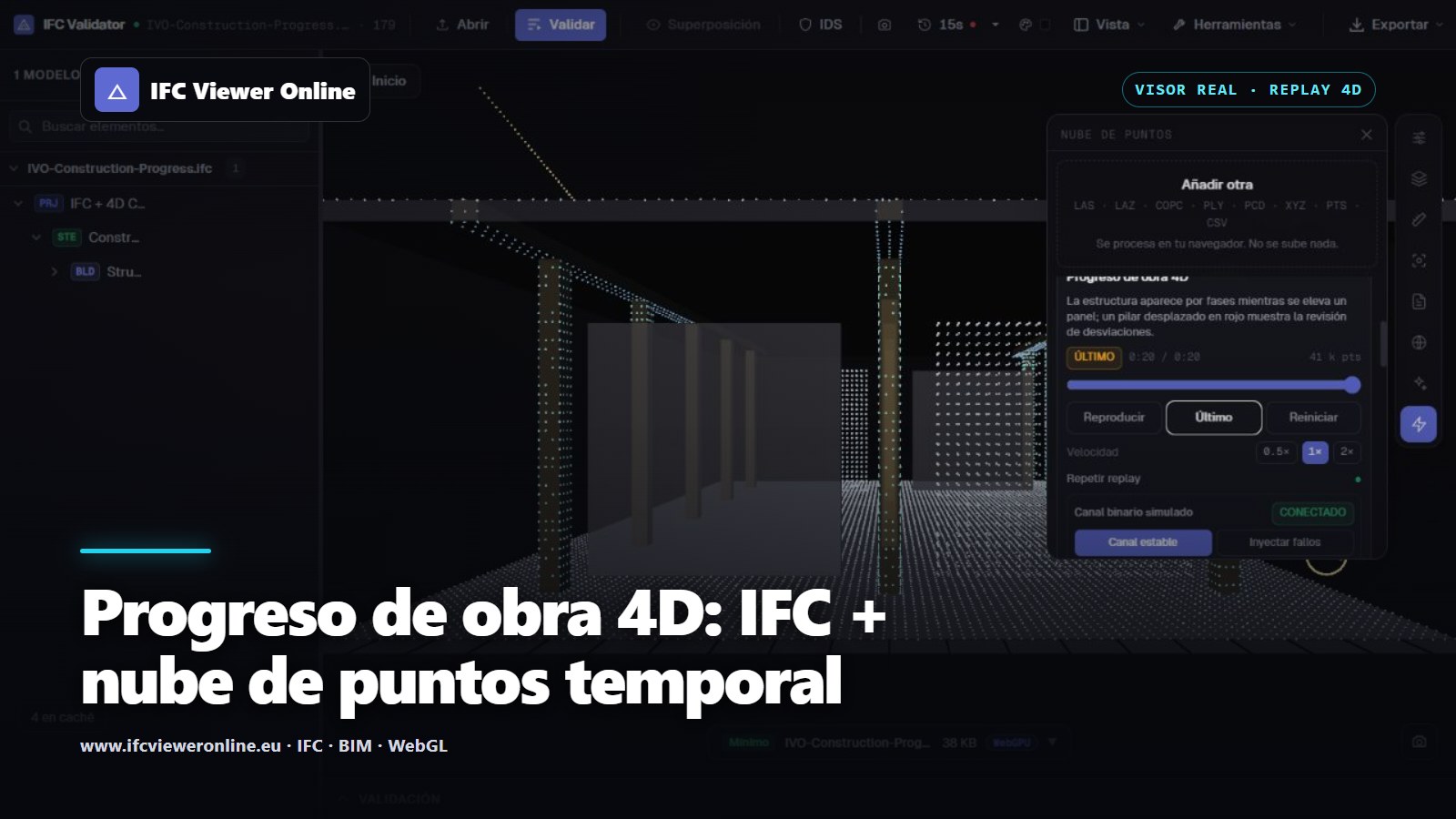

Captura real del visor con estructura IFC, nube que aparece por fases, panel elevado y retornos rojos de un pilar desplazado

Una vista 4D aporta valor cuando el tiempo revela una decisión: qué existe, qué debería existir y dónde la geometría observada deja de coincidir con la referencia. Una animación cinematográfica no basta si cada estado no conserva coordenadas y trazabilidad.

En la demo aparecen losa, pilares, muros y vigas por fases. Un panel recorre una trayectoria de elevación y al final se activa un clúster rojo desplazado. El escenario es sintético; la reproducción, el buffer GPU acotado y la alineación son la ruta real del producto.

Ejecuta el progreso 4D

Progreso estructural — IFC + nube temporal

Secuencia interactiva de 20 segundos con unos 41.000 puntos, estructura por fases, panel elevado y desviación deliberada.

Interfaz real con nube de obra por fases y pilar rojo desplazado respecto a la estructura IFC translúcida — Timeline activo — desplázalo para revisar fases

Diseñado, observado e inferido no son lo mismo

Capa	Significado	No implica
IFC	Referencia planificada e identidad de elementos	Que el elemento esté ejecutado
Puntos temporales	Retornos espaciales en una fecha	Aceptación o cumplimiento automático
Color de desviación	Comparación con supuestos declarados	Precisión topográfica sin evidencia de registro
Estado del timeline	Posición de reproducción o época	Conexión en vivo si no existe una fuente real

Descarga y valida el ejemplo

Carga el IFC4 de progreso estructural junto al PLY representativo de obra. El generador y los tests mantienen dimensiones, límites y capacidad reproducibles.

Cinco condiciones para una comparación real

Conservar el escaneo original y su fecha.
Registrar cada época en un marco común con control o trayectoria SLAM validada.
Documentar cobertura para no confundir ausencia de puntos con ausencia de obra.
Comparar elementos relevantes y publicar tolerancias.
Mantener revisión humana antes de aprobar, certificar o pagar.
