¿La zona del muro es un diagnóstico automático?

No. Es un clúster sintético que sirve para demostrar localización y comunicación. Un diagnóstico real requiere sensor calibrado, método definido y revisión experta.

¿Por qué esta nube es más densa?

Los corredores lineales contienen servicios repetidos y superficies largas. Aun así la capacidad queda limitada a 51.134 puntos y el replay reutiliza un único buffer.

¿Puede conectarse a un carro de mobile mapping?

Sí, si un adaptador edge proporciona frames normalizados, timestamps y una pose calibrada en el sistema del sitio. El navegador debe recibir datos acotados, no todo el ancho de banda bruto.

Volver al blog BIM e IFC

Gemelos digitales · 2026-08-27 · 8 min

Inspección de túnel: IFC + replay LiDAR móvil

Mueve un carro de inspección entre servicios densos, visualiza el abanico de escaneo y localiza una zona cambiante del muro.

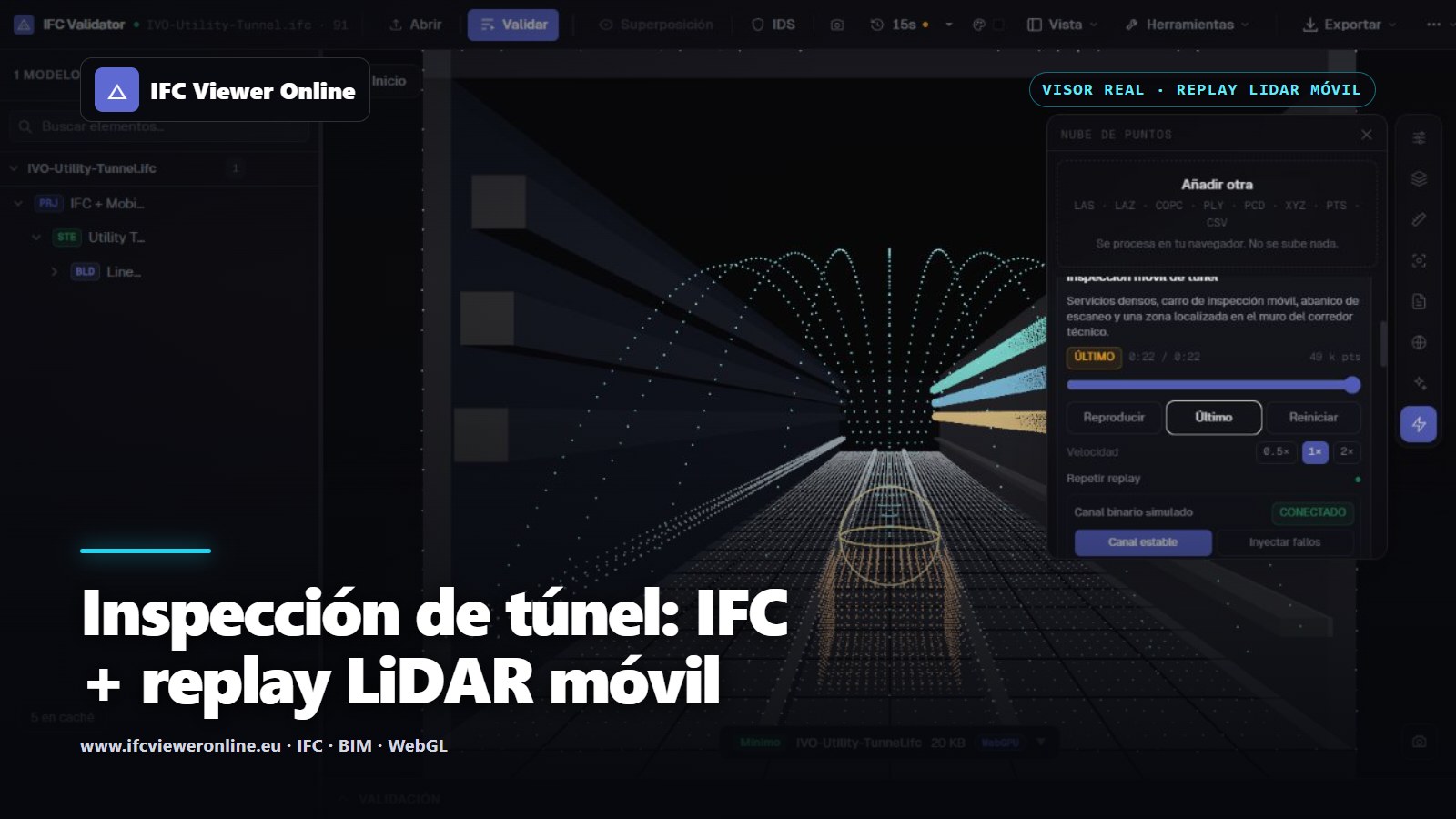

Captura real del túnel técnico IFC con servicios densos, carro móvil, abanico cian y retornos rojos localizados en el muro

La infraestructura lineal es difícil de explicar con fotos aisladas. Una imagen puede mostrar humedad o deformación, pero no necesariamente qué tramo, cruce de servicios o activo la rodea. Un replay de puntos conserva la geometría; IFC aporta identidad y contexto.

La demo combina cerramiento y servicios densos con un carro móvil, un abanico cian y una zona roja en el muro. Todo lo temporal es sintético y está etiquetado. Así se puede demostrar el visor en una feria sin fingir una conexión física.

Inspecciona el túnel técnico

Túnel técnico — IFC + LiDAR móvil

Replay interactivo de 22 segundos con unos 49.000 puntos, carro móvil, abanico LiDAR y zona localizada en el muro.

Interfaz real mostrando el carro LiDAR y el abanico de escaneo dentro del túnel IFC correspondiente — Inspección activa — sigue el carro

Tres preguntas que debe responder la escena

¿Dónde está la observación en el sistema del activo?
¿Qué geometría y objetos IFC le dan contexto?
¿Qué es evidencia medida, resultado algorítmico o anotación?

Por eso la secuencia no se sustituye por un MP4 renderizado. El vídeo comunica textura y narrativa, pero los puntos permiten cambiar el punto de vista, consultar atributos y comparar con el modelo.

Descarga la pareja del túnel

Utiliza el modelo IFC4 del túnel técnico y el PLY representativo del LiDAR móvil para probar alineación y estilos. El movimiento está en la demo o en el MCAP exportado.

Navegador	Edge	Proyecto
Validar paquetes, acotar memoria, renderizar e informar estado	Sincronizar pose, filtrar, voxelizar y comprimir	Definir sistema, control, tolerancias y revisión
Mostrar procedencia e incertidumbre	Descartar frames corruptos u obsoletos	Decidir qué crea una incidencia u orden de trabajo

Rendimiento en un corredor repetitivo

Los servicios estáticos se generan una sola vez. Solo el carro, los anillos, el abanico y la zona del muro se reescriben por frame dentro de una capacidad fija. El usuario puede pausar, buscar o saltar al último frame sin acumular geometría histórica.
