BIM vs. digitaler Zwilling: dasselbe Modell, drei Schritte auseinander
Über BIM und digitale Zwillinge wird oft gesprochen, als wären sie dasselbe. Das sind sie nicht, und der Unterschied zeigt sich am deutlichsten an ein und denselben Modellen: als BIM-Dateien, in ihrer Stadt platziert und mit Live-Daten verbunden. Was jeder Schritt hinzufügt, was ein Zwilling vom BIM braucht und wann Sie gar keinen Zwilling brauchen.

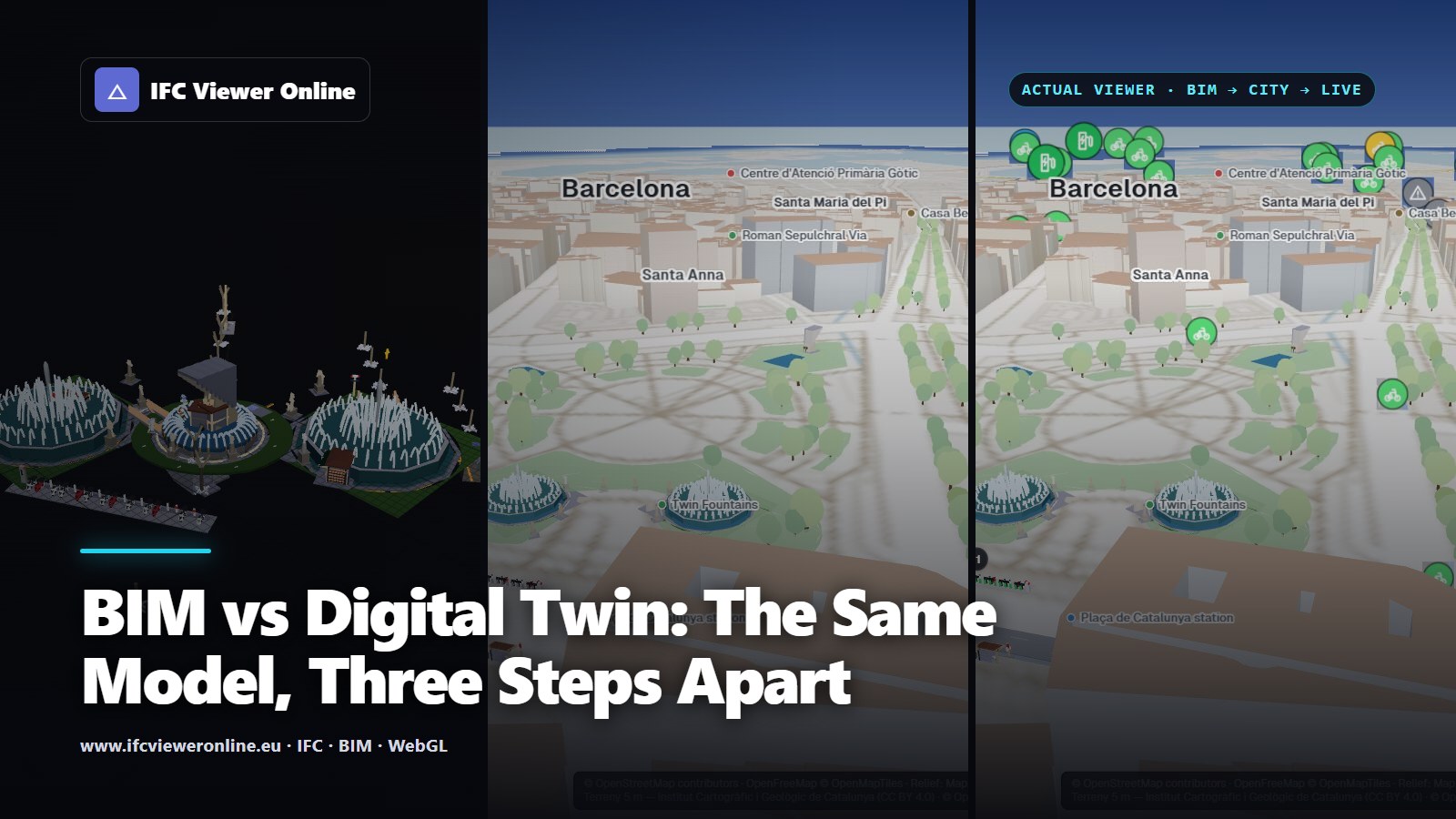

Dieselben IFC-Modelle der Plaça de Catalunya dreimal im IFC Viewer Online: allein als BIM, auf der 3D-Karte von Barcelona platziert und als digitaler Zwilling mit offenen Live-Daten eingefärbt
BIM ist ein Modell dessen, was geplant und gebaut wurde, samt seinen Daten. Ein digitaler Zwilling ist ein Modell, das mit dem verbunden ist, was es abbildet, und deshalb auch weiß, in welchem Zustand sich dieses gerade befindet. Jeder Zwilling eines Gebäudes oder eines Assets braucht so etwas wie BIM als Grundlage; die meisten BIM-Modelle werden nie zu Zwillingen, und das müssen sie auch nicht.
Der Unterschied zeigt sich am deutlichsten an ein und denselben Modellen. Unten durchlaufen dieselben acht IFC-Dateien der Plaça de Catalunya in Barcelona drei Schritte: als BIM-Dateien, in ihrer Stadt platziert und mit Live-Daten verbunden.
Das Wichtigste
- BIM beantwortet: „Was ist das, und wie wurde es geplant?“ Ein Zwilling beantwortet außerdem: „Was tut es gerade?“
- Dazwischen liegt ein Schritt, der gern übersprungen wird: das Modell dort zu platzieren, wo es wirklich steht, auf realem Gelände und mit seiner Umgebung.
- Was ein Zwilling vom BIM braucht, ist das, womit er jedes Asset findet: eine stabile Identität (GlobalId), Typ, Klassifikation und Lage. Detaillierte Geometrie ist dabei das Unwichtigste.
- Wenn niemand auf den Live-Zustand reagieren wird, brauchen Sie keinen Zwilling: Ein gutes BIM-Modell und eine ordentliche Übergabe genügen.
Was jeder Schritt denselben Modellen hinzufügt. Nur der letzte weiß, was gerade geschieht.
Schritt 1: das BIM-Modell
Die acht IFC-Dateien für sich: reich an Daten, aber nichts sagt, was sie umgibt oder was gerade geschieht.
Ein IFC-Modell enthält viel: die Geometrie jedes Elements, seinen Typ, seine Eigenschaften und Mengen, wie sich Elemente zu Systemen und Baugruppen zusammenfügen, und die Klassifikationscodes, mit denen Eigentümer arbeiten. Die Bicing-Station hier weiß, dass sie 21 Dock-Pfosten hat, was diese sind und zu welcher Baugruppe sie gehören.
Was es nicht weiß: wo es sich in der Welt befindet, sofern niemand eine Georeferenz in die Datei geschrieben hat, und in welchem Zustand irgendetwas davon ist. Für Planung und Koordination ist das in Ordnung, denn dafür ist das Modell da. Wie ein Modell gegliedert ist, erklärt die räumliche Struktur von IFC.
Schritt 2: das Modell in seiner Stadt
Über ihre Georeferenz auf dem realen Gelände platziert, mit der Stadt ringsum. Immer noch eine Momentaufnahme.
Werden die Modelle über ihre Georeferenz platziert, also eine IfcMapConversion in ein reales Koordinatensystem, stehen sie auf dem realen Gelände, mit den Straßen und Gebäuden ringsum. Jetzt sehen Sie, was das Modell allein nicht zeigen konnte: wie ein Brunnen zum Bordstein steht, wo die Fahrradstation im Verhältnis zum Metro-Zugang liegt. Die Technik steht in IFC auf einer 3D-Karte anzeigen, was dabei schiefgeht, in IFC-Koordinaten und Georeferenzierung.
Es bleibt eine Momentaufnahme. Auf dem Bildschirm ändert sich nichts, solange niemand eine Datei bearbeitet.
Schritt 3: der Zwilling
Ausprobieren: dieselben Modelle, verbunden

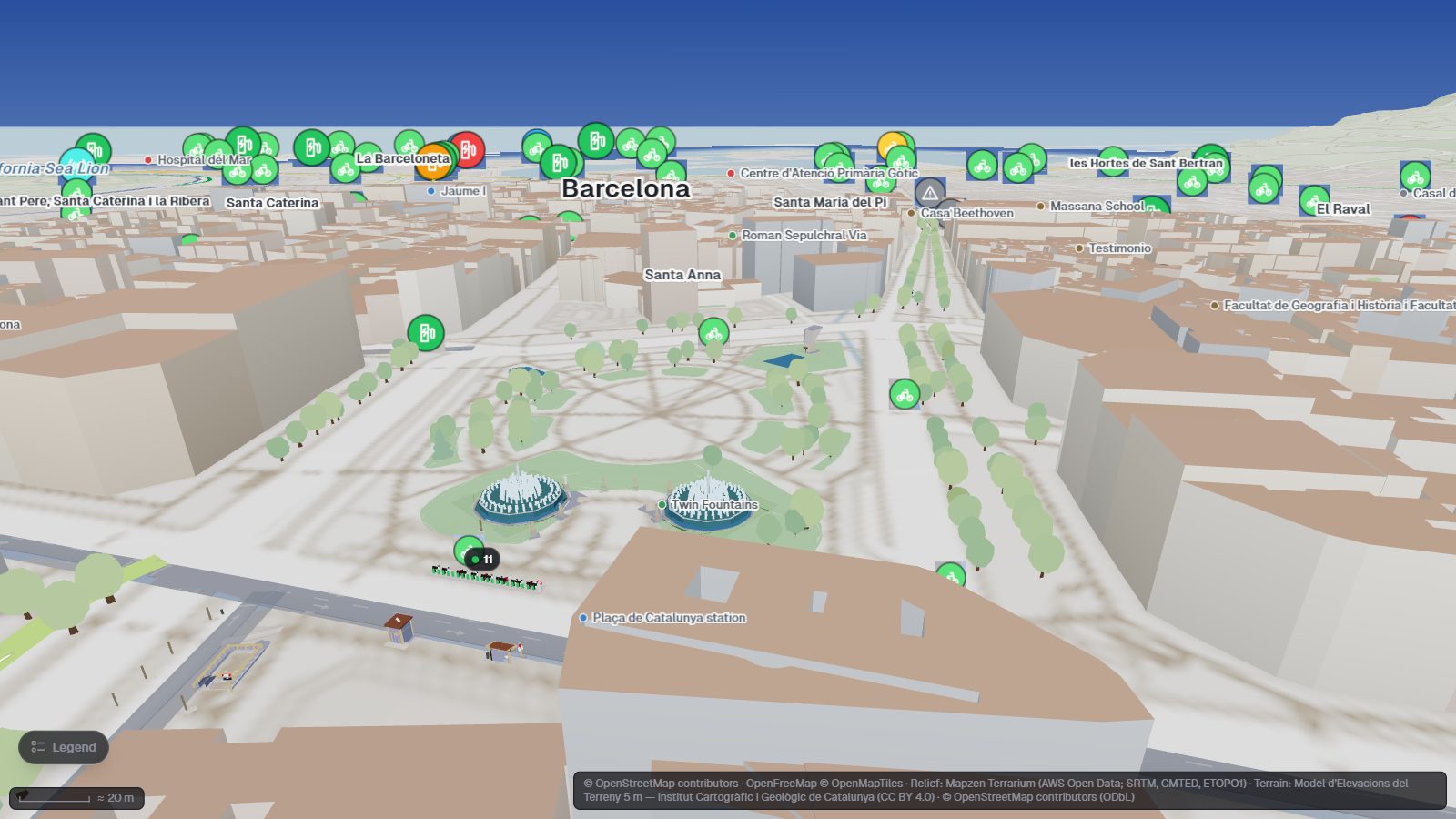

Die acht Modelle mit den Live-Feeds Barcelonas. Die Bicing-Docks und die Ladeplätze erhalten ihre Farbe aus den Daten, der Live-Wert schwebt darüber.
Interaktiven IFC-Viewer öffnen
Der letzte Schritt verbindet das Modell mit dem Ort. Eine Gerätequelle fragt einen Feed ab; ein Binding legt fest, welche Elemente ein Gerät steuert und wie. Die Bicing-Station 65 steuert die 21 Dock-Pfosten: rot, wenn keine Fahrräder da sind, grau, wenn der Feed verstummt ist. Das Modell zeigt jetzt, was geschieht, nicht nur, was gebaut wurde.
Das ist der ganze Unterschied, und genau darum dreht sich die Definition des Digital Twin Consortium: eine Repräsentation, die „in festgelegter Frequenz und Detailtreue“ synchron gehalten wird[dtc]. Wie dieser Zwilling gebaut wurde, steht in Digitaler Zwilling der Plaça de Catalunya live.
Was ein Zwilling vom BIM braucht
| Der Zwilling braucht | Wo in IFC | Was ohne das schiefgeht |
|---|
| Eine stabile Identität für jedes Asset | GlobalId | Bindings verweisen nach dem nächsten Export auf Elemente, die es nicht mehr gibt |
| Was für ein Objekt es ist | IFC-Klasse und Typobjekt (IfcTypeObject) | Regeln können nicht „alle Dock-Pfosten“ oder „alle Pumpen“ ansprechen |
| Ein Code, den der Eigentümer verwendet | IfcClassificationReference (Uniclass, OmniClass…) | Der Zwilling kann nicht mit dem Wartungssystem kommunizieren |
| Wo es sich befindet | IfcSite mit IfcMapConversion | Das Modell driftet von seiner Straße und von den Daten weg |
| Wartungsdaten | Eigenschaftssätze oder COBie bei der Übergabe | Ein Alarm an einem Asset, das niemand identifizieren kann |
Die erste Zeile ist in der Praxis diejenige, die am häufigsten bricht. Manche Programme erzeugen GlobalIds bei jedem Export neu, sodass ein über IDs gebundener Zwilling beim nächsten Update seine Assets verliert: Warum sich IFC-GUIDs bei jedem Export ändern. Die Übergabeseite behandeln COBie aus IFC und die Übergabedokumentation zum IFC-Modell.
Was ein Zwilling dem BIM hinzufügt
- Aktueller Zustand: ein Wert für jedes Asset, aktualisiert in einem bekannten Takt.
- Aktualität: wie alt jeder Messwert ist, damit veraltete Daten nicht als „alles in Ordnung“ durchgehen.
- Regeln und Alarme: Farben und Warnungen, wenn ein Wert lange genug einen Schwellenwert überschreitet.
- Historie: die bisherigen Messwerte, damit sich das Geschehene erneut abspielen lässt.
Wann Sie keinen Zwilling brauchen
Ein Zwilling kostet mehr als ein Modell: Jemand muss die Feeds am Laufen halten, die Bindings nach jeder Revision mit dem Modell abgleichen und auf die Alarme reagieren. Er lohnt sich, wenn Menschen auf den Live-Zustand reagieren werden: im Betrieb, in der Instandhaltung, in der Mobilität. Für die Planungskoordination, die Kollisionsprüfung oder eine einmalige Übergabe ist ein gut strukturiertes BIM-Modell das richtige Werkzeug, und ein Zwilling wäre bloße Dekoration.
Fehler, an denen ein Zwilling scheitert
- Einen 3D-Viewer als Zwilling bezeichnen. Ohne Live-Zustand gibt es nichts, was synchron zu halten wäre.
- Keine Georeferenz. Das Modell landet am falschen Ort, und nichts passt zu den Daten.
- Eine Identität, die sich zwischen Exporten ändert. Jedes Binding muss neu angelegt werden.
- Alte Daten als aktuell angezeigt. Ein Messwert ohne Aktualitätsregel sieht nach 2 Sekunden genauso aus wie nach 2 Tagen.
